近些年伴隨著電子科技 技術持續的成熟,不管是在家居或是機械設備制造等其它地方所使用的開關,都得到了較大突破性的實質性發展。就以電源開關來說,幾乎被廣泛的應用于電子電器設備,是當下電子信息產業中不可或缺的一種安裝電源方式。我們常見的撥動開關也是近些年市場需求增長飛快應用面非常廣泛的電子產品之一，下面三榮部品為大家講述一下?lián)軇?dòng)開關的工作原理與參數和操作使用注意事項。
一、撥動開關工作原理與電路問題
1.撥動開關是通過撥動其執行機構（開關柄）使其接通或斷開電路電阻，從而達到切換電路的目的。我們常見的撥動開關的分類有單極雙位、單極三位、雙極雙位以及雙極三位等開關，它們一般用在低壓電路上，使性能更加穩定優勢可靠，滑塊動作更加靈活耐用。
2.撥動開關作為電路通斷機構（ON-OFF），為穩定開關控制電路，CD4069為一CMOS反向器IC，未使用的反向器輸入端接地，未使用反向器輸出端全部空接，當按第一次S1開關時繼電器動作。再按一次時繼電器釋放IC1-MC14069（or4069)是一般用途常用的觸點MOS反向器，操作的電壓可從3V~18V，但大部份的運用都使用于5v~15v的供電電壓，電路中的D1作用是在保護電路免受電器回壓的損壞。

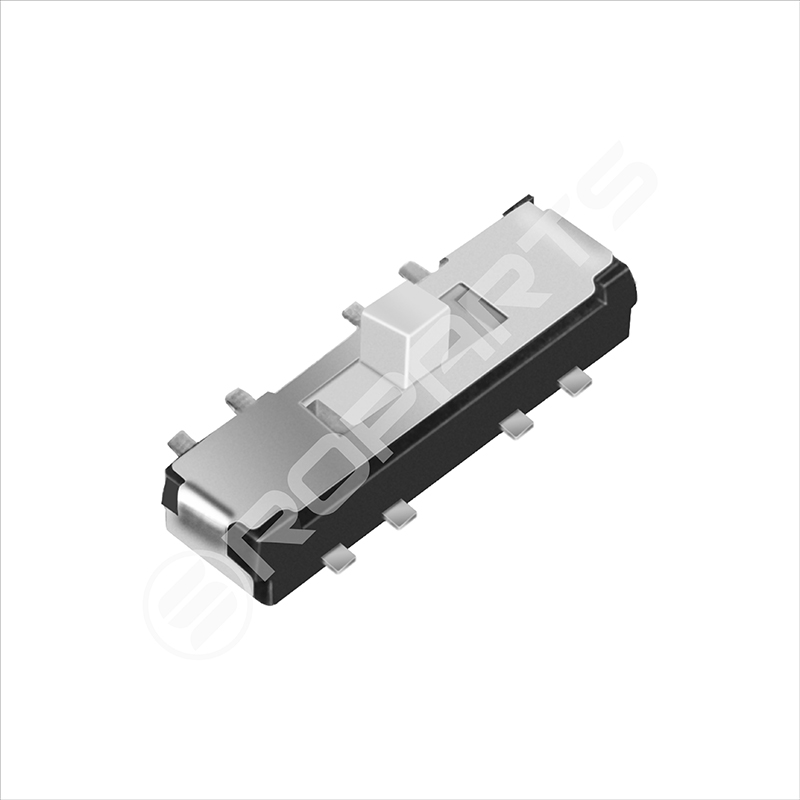

3.撥動開關種類極多，常見的有：立式撥動開關，臥式撥動開關，微型撥動開關，按鍵開關等等.除此之外，還可為分小電流和大電流撥動開關，小電流用于數碼產品，電子玩具，音響設備，美容設備傳真機等產品上較多，而大電流的開關則多用在電器家居各種儀器儀表設備及機械設備上較多。
二、撥動開關常見參數與測試方法
1.撥動開關常見參數（mm)
①撥動開關的額定功率為：DC50V,0.3A；
②工作溫度范圍為：-20℃~60℃，
③在沒有指定環境的情況下測試，溫度為：5℃~35℃，濕度為：45%~85%；
④動作力常規為：250±50gf。
2.機械性能：
①開關動作力：操作力度為90±10g；
②開關端子強度：一個400 克之靜負荷施加于端子頂部的一個方向持續1分鐘，無任何跡象顯示機械及電器性能之損壞。
③開關柄子強度：一個400 克之靜負荷施加于端子頂部的一個方向持續1分鐘，柄子無變形,可以正常操作。
3.耐久性：
①開關可行實驗：端子頂部被浸入焊錫池2m深,溫度260=10℃時間6秒，浸入的部份以90%上表面被錫覆蓋。
②開關壽命試驗：無負載條件下， 每分鐘15-18 次的速度操作100,000次。
③開關耐熱試驗：在85±2℃環境中放96 小時，再放在正常環境中30 分鐘后進行測試。
④開關耐溫試驗：在40± 2℃ 90-95%RH 環境中放96 小時,再放在正常環境中30 分鐘后進行測試。
⑤開關耐冷試驗：在-30±2℃環境中放96 小時，再置于正常環境中30 分鐘后進行測試。
三、撥動開關特點與其它注意事項：
1.撥動開關采用集成電路技術和 SMT 外表裝置工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。
2. 撥動開關在用焊爐焊接時，溫度需控制在260±5℃，時間應在3秒左右，而手工焊接時，溫度則需要控制的320±5℃，時間應在3秒左右。
